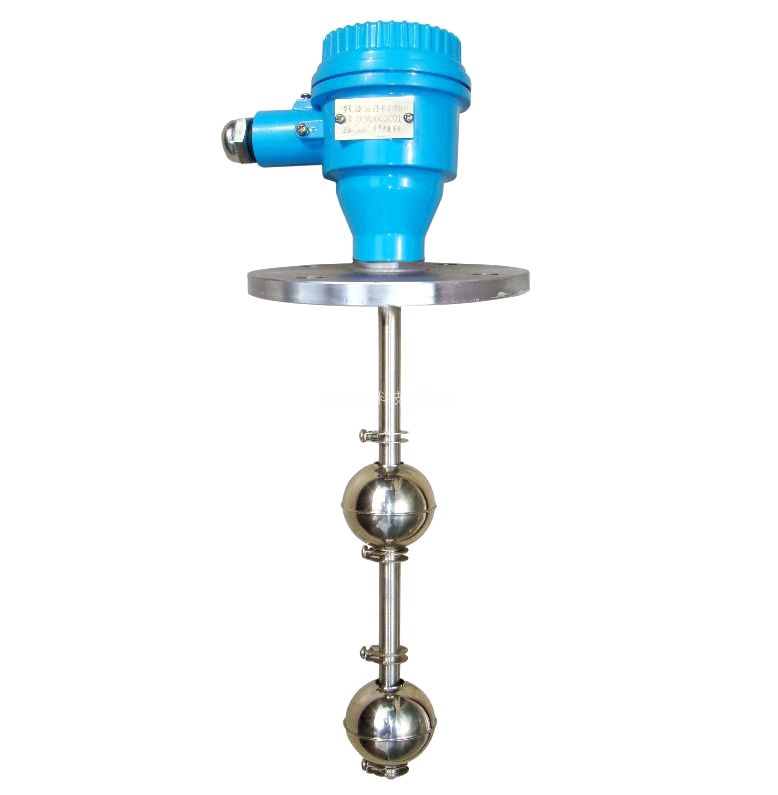

UQK-71系列干簧式浮球液位開關,廣泛用于民用建筑用水池、水塔、水箱,以及石油化工、造紙、食品、污水處理等行業內開口或密閉儲罐,地下池槽中各種液位的液位測量,被檢測的介質可分水、油、酸、堿、工業污水等各種導電及非導電液體,本控制器可對液位進行自動控制。
型號說明:
UQK-17 |
干簧式浮球液位開關 |
|
測量點數 |
1表示測量點1點,2表示測量點2點,以此類推。 |
材質 |
B |
表示不銹鋼材料1Cr18Ni9Ti(321)或304 |
F |
為氟塑料 |
|
安裝方式 |
|
|
1 |
安裝方法為螺紋安裝 |
2 |
安裝方法為法蘭安裝 |
|
|
|
|
|
|
結構形式 (型號) |
結 果 |
功 能 |
a |
一只常開干簧(上位) 一只常閉干簧(下位) |
高水位開泵 低水位停泵 |
b |
一只常開干簧(上位) 一只常閉干簧(下位) |
高水位開泵 低水位停泵 |
c |
一只常開干簧管(上位) 一只常閉干簧管(下位) |
自動控制 |
d |
三只常開干簧 一只常閉干簧 |
用于上、下位液位控制和高低極限液位報警 |
e |
一只常開干簧 三只常閉干簧 |
用于上、下位液位控制和高低極限液位報警 |
f |
四只常開干簧管 |
自動控制 |
□
主要技術指標 1、測量范圍
G型(不銹鋼)≤4m,(4m以上協商解決)
F型(氟塑料)≤4m
2、被測介質溫度
國產干簧管-10℃~+80℃,進口干簧管-10℃~+100℃
3、被測介質比重:>0.7g/cm3
4、工作壓力:≤1.6MPa
5、干簧管觸點容量:220VAC,1A
□
工作原理在控制器中裝若干只GAG-5型大功率干簧管,當裝有磁鋼的浮球隨液位上、下時干簧管的觸點隨著發生動作,從而達到控制液位的目的??沈?qū)動泵對液位進行全自動控制
□
安裝和接線 1、 法蘭安裝G-法蘭標準HG20592-97DN150、PN1.6(其它法蘭標準協商解決)螺紋安裝螺紋尺寸M30×2
2、 傳感器與顯示儀之間的聯接線不能與交流電源同路敷設,因為感應交流電有可能會影響儀表,同時為了避免干擾信號,盡可能使用屏蔽電纜在鐵管內敷設。
3、 傳感器裝在被測容器上,其安裝方法見圖二,傳感器下端@好與容器底部固定牢。
4、 由于受鐵路運輸?shù)南拗?,大?m以上采取分段裝箱,安裝時由用戶自行焊接,焊接后段將焊縫銼平正,并做好水壓試驗(壓力小于0.6MPa)確定不漏方可使用,F(xiàn)型的傳感器還須將隨箱來的氟塑料套管套上并固定;或用戶自行解決運輸問題。
□
訂貨須知1、 寫明傳感器的規格、型號、數量
2、 寫明傳感器的材質、測量點L
1、L
2……L
3的具體位置及傳感器總長,應提供L
1、L
2……
L
3觸點形式(常開或常閉),如不確定則以常開觸點生產。
3、 傳感器在安裝前須進行檢查,用萬用表棒接在傳感器接線端子,當浮球上下移動時,相
應地使干簧管動作。
